WiFi 零件：天线转接线，转接头，馈线，讯号放大器，和其他等等。


==============
A) 天线转接头:
==============

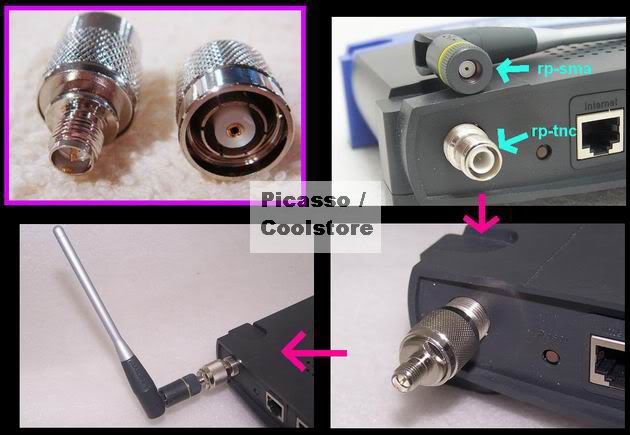

1) RP-TNC 转 RP-SMA
- 让 Linksys 路由器 的 rp-tnc 天线接头转换为一般 rp-sma 接头来衔接最常见的 rp-sma 接头的各类全向/定向 wifi 天线。

图解:

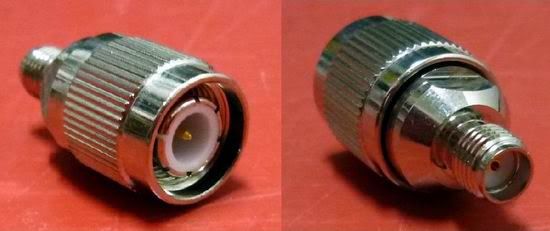

2) Standard TNC male 转 Standard SMA Female

** 这是非常罕见的转接头，是正规 tnc 转 正规 sma !!!

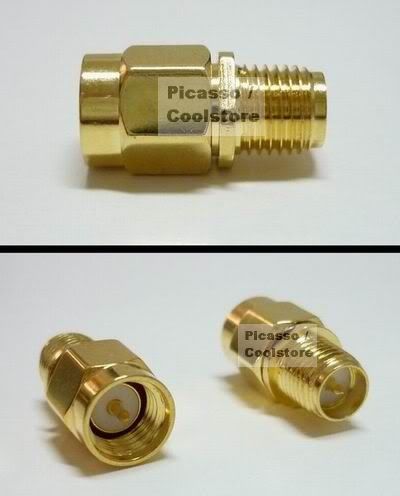

3) Standard SMA Male 转 RP-SMA Female:

** 这是常用到的一种转接头 !!!




4) RP-SMA T-connector （就是所谓的三通头）



** 不做评语 ，买来玩玩无所谓。

现货
价格：PM问
poslaju: RM6 西马/ 9 sarawak / 10 sabah.
pos daftar: 挂号邮寄比较慢，但便宜 RM3 全马。

picasso

============
B) Pigtail Cable
============

* Pigtail cable 就是一种长度短，线材比较细的馈线，通常用在无线产品内而已。


IPX 转 RP-SMA pigtail cable

此线可以通过’制造‘ rp-sma 接头，来实现让原本只用内部天线的wifi 产品转用外部天线。

a) 例如一些wifi modem/router/access point 是用着内部天线，不过主机板上其实已经有 IPX 小小圆形接头可供 ipx 线使用。把 ipx>rpsma 线的一端 ipx 头连接上主机的ipx头，另一端呈现在机壳外面就是接外部天线的 rp-sma 头了。
除了wifi modem/router/access point 应用之外，手提电脑内建的无线模块 wifi module 都备有 IPX 接头, 接上ipx 线后，手提电脑在不必另外买usb wifi adapter 情况下也能自由使用外部wifi 天线了。

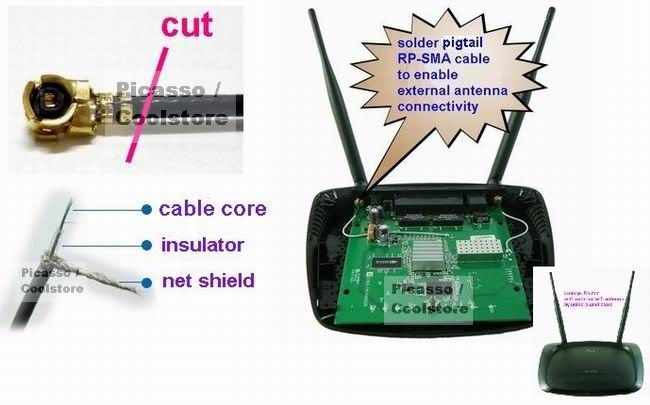

b) 如果wifi modem/router/access point 主板上并没有 ipx 接头，也可以将此ipx 转接线的 ipx 头切掉，转用来焊接在主板上，取代内部天线。例如 linksys router 就简单做到，看下图。









现货
价格：PM问
poslaju: RM6 西马/ 9 sarawak / 10 sabah.
pos daftar: 挂号邮寄比较慢，但便宜 RM3 全马。

picasso

=============================
C) WiFi 天线延长馈线 2.4GHz 频道
=============================

如果您还未知道关于馈线造成讯号损失的细节，请先阅读以下简单讲解。

a) 每一 meter 的线长，无论是哪一类的馈线，都会造成讯号损失的问题！
b) 馈线越长，讯号损失越多，馈线越短，讯号损失越少，没馈线就最好！
c) 每一种等级的馈线，每一meter 在 2.4GHz频率下所造成的讯号损失程度都不一样，请看以下：
~~ RG58/U 线种: 每 meter 损失 0.77dbi
~~ 200 型号线种 (LMR200/ CFD200 etc): 每 meter 损失 0.55dbi
~~ 400 型号线种 (LMR400/ CFD400 etc): 每 meter 损失 0.22dbi
d) 要记住这黄金规则：千万不要造成超过 3db 损失，不然来自router/ap/网卡等的无线发射功能 （mW) 立即减少一半！！！
例子：原本有 400mW 发射功率的跌到 200mW ! 严重吧!
所以为了符合这条规：
~~ RG58/U 线种: 不要使用超过 3.5 meter (已经损失近 2.7db )
~~ 200 型号线种: 不要使用超过 5 meter (已经损失近 2.75db)
~~ 400 型号线种: 不要使用超过 13 meter (已经损失近 2.86db)
e) 越低损耗的线材就越贵，看到价格不要惊讶！
f) 建议使用 ‘另类延长法’，而不是往往一开始就只想到加长天线馈线。
~~ 如果你是用 usb wifi 网卡，就先使用 usb 延长线，把 usb wifi 网卡延长到天线近距离处就可以了。usb 线是负责供电，与资料转送，没关系到无线收发。（无线讯号损失是发生在从天线接头处一路到天线为止）。
~~ 如果你的 wifi AP / router 支持 POE 供电, 就用LAN cable CAT5/5E/6 来延长，把产品带到天线近距离处就行了。

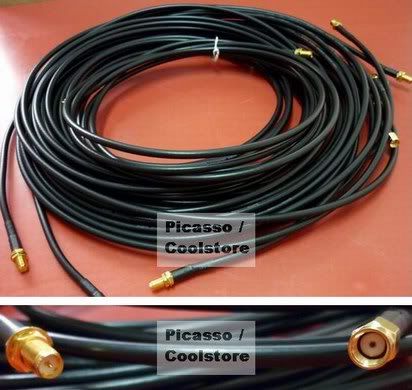

1) Cable Type: RG58/u
Grade: normal type
Loss @ 2.4GHz: ~ 0.77dbi per meter
Connectors: RP-SMA male to female or customised.



** 不要用超过 3.5 meter 造成超过 3dB 损失!

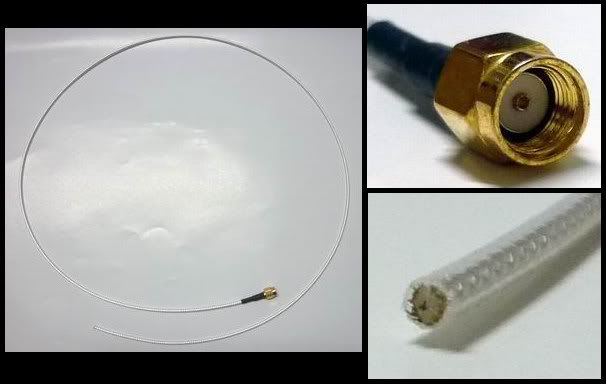

2) Cable Type: RG316 silver coating
Grade: normal type
Length: 1 meter
Connector:
(type A) RP-SMA male on both side side (inner screw and hole)
(type B) RP-SMA male 1 side, another side no connector, let you solder to circuit board or add in any connector.

(type B) 1 set now got stock.

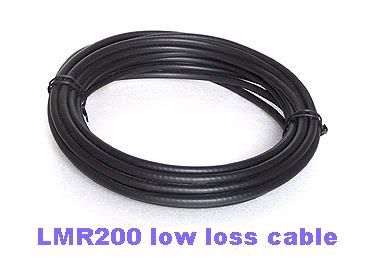

3) Cable Type: 200 series (LMR200/LLC200/CFD200)
Grade: high performance low loss
Loss @ 2.4GHz: ~0.55dbi per meter
Connector: RP-SMA male to RP-SMA female or RP-SMA male to N male or customised.



** 不要用超过 5 meter 造成超过 3dB 损失!

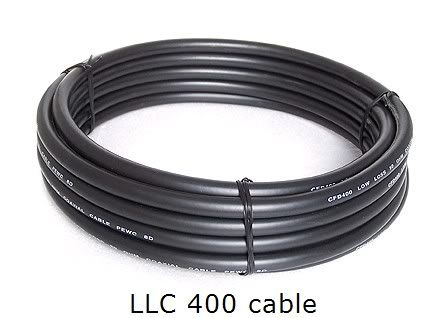

4) Cable Type: 400 series (LLC400/LMR400/CFD400) or RG8 series
Loss @ 2.4GHz: ~0.22dbi per meter
Connector: RP-SMA male to RP-SMA male or RP-SMA male and N male



** 不要用超过 13 meter 造成超过 3dB 损失!

picasso

=========

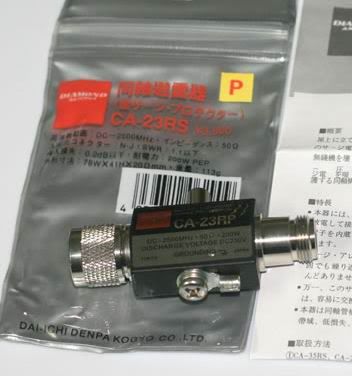

D) 避雷器
=========

** 当您使用玻璃钢全向天线 （室外大范围覆盖时才需要使用到玻璃钢全向天线12dbi, 15dbi, 室内/普通屋子都不适合使用），就最好配上使用避雷器，因为玻璃钢天线可能会引雷。



Frequency: DC - 2500MHz
Withstand power: 200W
Impedance: 50 ohm
Connectors: N male to N female

picasso
